AC MOTOR SÜRÜCÜ

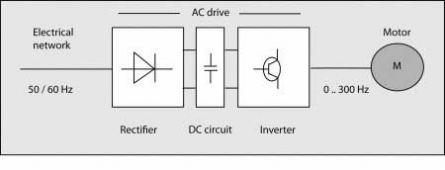

AC motor sürücüleri, 3 Faz Alternatif akım motorun hızını yüksek kalkış momentiyle sıfırdan istenen değere, istenen sürede ayarlayabilen IPM-SPWM tekniğiyle çalışan modern bir hız kontrol cıhazıdır.AC MOTOR SÜRÜCÜ menüden motor maximum hızı, hızlanma süresi, yavaşlama süresi, frenleme zamanı gibi tüm sürücü uygulamalarının %80 ini oluşturan kullanıcıya has bu değerleri, kullanıcıyı karmaşık teknolijilerle savaştırmadan ayarlayabilen kolaylaştırılmış ve ülkemiz şebeke şartlarına göre dizayn edilmiş yeni nesil bir motor hız kotrol cihazıdır.

AC sürücüler endüstriyel uygulamalarda geniş bir yelpazede kullanılmaktadır. Sabit hız her koşulda, tüm işlemler için uygun değildir, hız ayarı ihtiyacı duyulan tüm uygulamalarda kullanılmak zorundadır.

Örneğin; gıda karıştırıcıları veya elektrikli matkap gibi tanıdık aletler veya daha güçlü versiyonlarında, büyük ısıtma ve klima sistemlerinde hava akımı ayarını sağlamak amacıyla,

su ve endüstriyel kimyasalların akışkanlığının kontrolü için pompa hızının ayarlanması zorunluluğunda…

Ancak, değişken hızlı AC sürücüler genellikle daha karmaşık ve zor ortamlarda, su ve atık su işleme, kağıt fabrikaları, tünel delme, petrol sondaj platformu veya madencilik gibi alanlarda kullanılır.

Faydaları

AC motor sürücüler ile; normal çalışma da Potansiyel bir hız kontrolü yaparken aynı anda sistemin stresini kontrol altına alır, ve enerji tasarrufu sağlarsınız.

Kontrol aracı olarak hız ayarlama

Daha düzgün çalışması

İvme kontrolü

Her bir işlem için farklı çalışma hızı

Kurulum amaçları için yavaş çalışmaya izin

Üretim hızı ayarlama

Kontrol tork ya da gerginlik

Kalkış demerajı ve duruşlarda şebeken çekilen akımları düşürerek daha küçük sigortalar ve tedarik bağlantılarının kullanımı ve elektrik ağındaki pik yüklerin azaltılması

Kalkış ve duruşlarda mekanik şok’un azaltılması

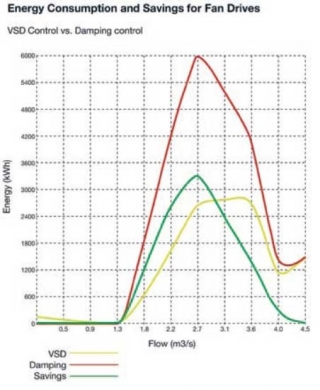

AC motor sürücüler kullanarak enerji tasarrufu sağlamak

En yaygın olarak kullanılan fan ve pompa uygulamalarında % 20 ile % 50 arasında enerji tasarrufu sağlanmaktadır.Örneğin; fanı, sabit devirli bir motor ile tahrik eder,çıkış hava akımını sınırlayabilmek için damper kullanabilirsiniz ,veya motor hızını kontrol ederek hava akımını düzenleyebilirsiniz . Sizce hangisi daha verimlidir.

İleri Teknoloji Ürünü

SPWM Modülasyonu / IPM Modül Güç Katı

Ülkemiz Şebeke Şartlarına Uyumlu

Kolay hizmete alma ve kullanım

% 50’ye varan enerji tasarrufu

Düşürülmüş gürültü seviyeleri

Koşulsuz Garanti ve Servis Desteği

Daha yüksek güvenilirlik ve güvenlik için ayrıntılı run-time denetimleri

Akılcı ilk parametreler

Uygulamanızın yük koşulları ve ortam sıcaklığı doğru sürücü gücünün belirlenmesini en çok etkileyen en önemli iki faktördür.

Başlangıç torku

Değişken tork Sabit tork

Aşırı yüklenebilirlik

40°C, 45°C ve 50°C ortam sıcaklıkları

Soğutma

Fiziksel boyut

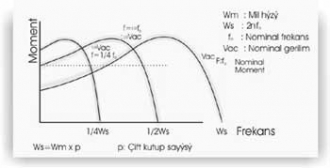

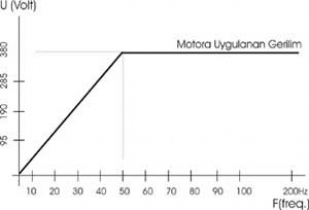

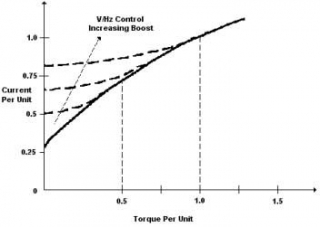

Motora Sağlanan Gerilim / Frekans Oranı
Şebekenin karakteristiklerine, motorun ve uygulamanın özelliklerine bağlı olarak gerilim / frekans oranının ayarı.
Aşırı hızda ya da aşırı hızsız tüm sabit veya değişken moment uygulamalarında

Frekans çevrim kazancı
Geçici rejimlerde, mümkün olan optimal çalışmayla çesitli güçteki makinelere sürücü adaptasyonu sağlar.
Düsük ataletli ve hızlı çevrimli makinelerden yüksek ataletli santrifüjlere kadar olan tüm uygulamalar.

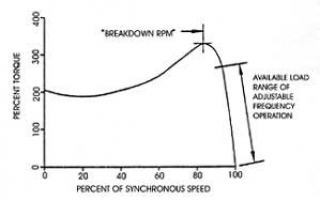

Kayma Kompanzasyonu
Yük ne olursa olsun, frekansın otomatik düzeltilmesi vasıtasıyla motor hızı verilen referansta sabit tutulur.
Yük momentinin büyük değişiklik gösterdiği ve hız aralığının geniş tutulduğu tüm uygulamalarda.

Yavaslama rampasına Otomatik Adaptasyon
Yüksek Ataleti sebebiyle, ayarlanan zaman çok kısa ise yavaşlama rampasına adaptasyonu sağlar.
Yavaşlama rampasında kontrollü durmaya ihtiyacı olmayan tüm uygulamalarda

Anahtarlama Frekansı
Anahtarlama frekansı motorun gürültüsünü azaltmak için modüle edilmiştir.Düşük hızda iyi sürüş kalitesi gerektiren tüm uygulamlarda, AC motor sürücülerde hız kontrol cihazları,yazılım ve donanım bakımından en son teknoloji kullanılarak dizayn edilmiştir.Motor aşırı yük ve aşırı ısınmaya karşı korunmuştur.

AC motor Sürücüler,standart olarak aşırı gerilim ,düşük gerilim ,aşırı akım ve kısa devre korumasına sahiptir.Cihaz PWM (Pulse Wide- Modulation) Darbe Genişlik Modülasyonu ile Sinüsoidal formda işaret üretmektedir. 8KHz anahtarlama Frekansı ile motorun sessiz çalışması sağlanmıştır.Cihazın çıkışına birden fazla motor bağlanabilmektedir.Programlama menüsü kullanıcının çok kolay anlayabileceği basit yapıda hazırlanmıştır.

Aşırı Gerilim Koruma = Şebeke gerilimi 380V+%20’sini 456V’u geçerse Cihaz korumaya geçer.

Düşük gerilim Koruma = Şebeke gerilimi 380V_ %20’sinin altına 304V’a inerse Cihaz korumaya geçer.

Aşırı Akım Koruma = Motor Akımı, Nominal akımın %200′ ünü aşarsa cihaz korumaya geçer.

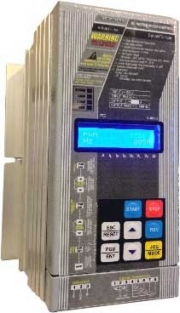

VFD Serisi,AC motor sürücülerde, hız ayarı gerektiren çok çeşitli uygulamalar için kullanım imkanı bulmaktadır.

Özellikle gıda,tekstil,ambalaj ve paketleme,kapı otomatiği gibi çeşitli branşlarda,ayrıca pompa ve fan uygulamalarında kullanılmaktadır. Kompakt yapısı sayesinde montaj kolaylığı ve minimum maliyeti beraber sunar.

Tasarım

Kompakt yapıdadır

Soğutma gövdesi sayesinde kendinden soğutmalı

Basit montaj Çabuk ve kolay devreye alma,

Minimum parametre sayısı

Üç adet serbest programlanabilir dijital giriş

Bir adet 0..10V anlog giriş

Yüksek tetikleme frekanslarında sessiz motor çalışması

Motor ve inverter için yüksek koruma İşletme sıcaklığı -10..+50°

Performans Özellikleri

5.jenerasyon L serisi MITSUBISHI IPM MODÜL teknolojisi

Dijital mikroprosesör kontrolcü( DSPICS)
